Ocelové kuličky (neboli valivé kuličky) jsou základními součástmi kuličkových ložisek. Jejich výkon a kvalita přímo určují životnost, přesnost, spolehlivost, rychlost a nosnost-ložiska a dokonce i celého mechanického systému. Důležitost výběru vhodných ocelových kuliček pro ložiska se odráží především v následujících aspektech:
1. Materiál určuje základní výkon
Únavová životnost: Vysoce{0}}kvalitní ložisková ocel (jako je GCr15, ekvivalentní oceli US 52100) má po řádném tepelném zpracování vysokou čistotu a rovnoměrnou mikrostrukturu, což může výrazně zlepšit kontaktní únavovou životnost ložiska.
Odolnost proti opotřebení a tvrdost: Ocelové kuličky vyžadují extrémně vysokou tvrdost (typicky HRC 60-66), aby odolávaly opotřebení, a zároveň mají určitý stupeň houževnatosti, aby se zabránilo zlomení. Speciální aplikace, jako jsou vysokorychlostní nebo korozivní prostředí, mohou vyžadovat použití materiálů, jako je nerezová ocel nebo keramika (jako je nitrid křemíku Si3N4).
Rozměrová stabilita: Materiál musí zajišťovat rozměrovou stabilitu a zabraňovat mikro-deformaci během dlouhodobého- používání nebo teplotních změn.
2. Přesnost obrábění určuje provozní kvalitu
Rozměrová přesnost (kulovitost, průměrový rozdíl): Stupně přesnosti (např. G3, G5, G10, G20 atd., s menšími čísly označujícími vyšší přesnost) přímo ovlivňují přesnost otáčení ložiska, vibrace a hluk. Vysoce přesná ložiska (jako jsou vřetena obráběcích strojů) vyžadují ocelové kuličky třídy G5 nebo G3.
Drsnost povrchu: Extrémně hladké povrchy snižují tření, snižují nárůst teploty, snižují opotřebení a hluk a oddalují odlupování způsobené únavou.
Povrchové defekty: Jakýkoli drobný škrábanec, prasklina nebo důlek se může stát bodem koncentrace napětí, který se stává zdrojem únavového selhání a vede k předčasnému poškození ložiska.
3. Přímý dopad na výkon klíčového ložiska
Přesnost a tuhost rotace:
Geometrická přesnost ocelových kuliček je klíčovým faktorem určujícím rotační házivost ložiska. Nízké-ocelové kuličky mohou vést ke snížení přesnosti obrábění nebo chybám měření.
Třecí moment a nárůst teploty:
Vysoce{0}}přesné ocelové kuličky s nízkou{1}}drsností poskytují stabilnější a nižší třecí moment, což je u přesných přístrojů a vysokootáčkových ložisek (jako jsou vřetena a ložiska aero-motorů) zásadní, aby se zabránilo selhání přehřátí.
Vibrace a hluk (NVH Performance):
Geometrické chyby a kvalita povrchu ocelových kuliček patří mezi hlavní zdroje vibrací a hluku ložisek. V aplikacích vyžadujících vysokou tichost, jako jsou domácí spotřebiče a špičkové-motory, se musí používat ultra-vysoce přesné ocelové kuličky „tiché“ třídy.
Rozložení zatížení a nosnost:
Ocelové kuličky jednotné velikosti zajišťují rovnoměrné rozložení zatížení v ložisku. Přílišné rozdíly v průměrech mohou způsobit přetížení některých ocelových kuliček, zatímco jiné „nečiní“, což výrazně snižuje skutečnou nosnost a životnost ložiska.
Vysoká-rychlost:
Při vysokých rychlostech je odstředivá síla obrovská. Použití keramických kuliček s nižší-hustotou (jako jsou kuličky z nitridu křemíku) může výrazně snížit odstředivou sílu valivých těles, snížit tlak na vnější oběžnou dráhu a umožnit tak vyšší rychlosti a nižší nárůst teploty.

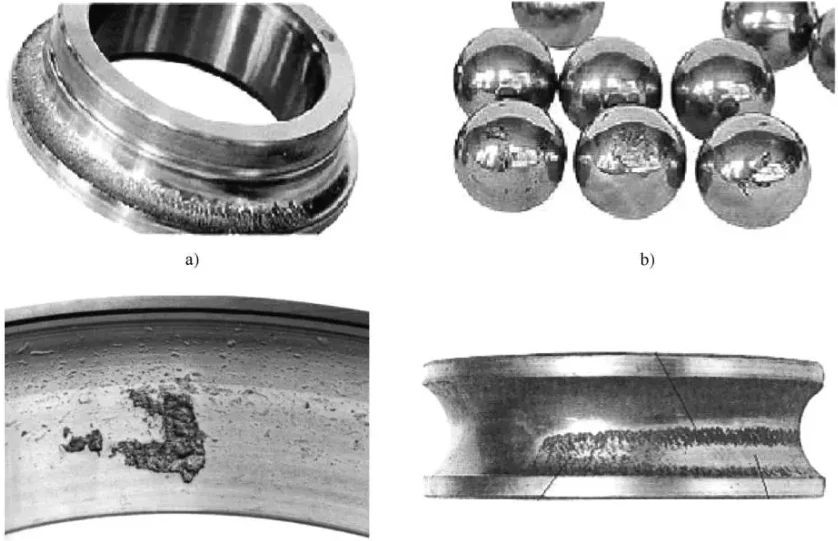

4. Přímá korelace poruchových režimů
Únavové odlupování (důlkování): Typicky pochází z bodů koncentrace napětí na podpovrchu ocelové kuličky nebo oběžné dráhy; kvalita a čistota materiálu jsou rozhodujícími faktory.
Opotřebení: Nedostatečná tvrdost a drsnost povrchu vede k abnormálnímu opotřebení, zvýšené vůli a ztrátě přesnosti.
Zlomení: Nedostatečná houževnatost materiálu nebo vnitřní defekty mohou způsobit prasknutí ocelové kuličky při nárazovém zatížení, což vede ke katastrofálnímu selhání.
Adhesive Wear (Gasting): Při špatném mazání nebo extrémním zatížení jsou ocelové kuličky s hrubým{0}}povrchem náchylnější k mikro-svaření a roztržení s oběžnou dráhou.
Základní úvahy pro výběr ocelové kuličky
V praktickém strojírenství vyžaduje výběr ocelových kuliček kompromis-na základě scénáře použití ložiska:
1. Přesná třída: Přesná vřetena obráběcích strojů, gyroskopy kosmických lodí → Třída G3, G5; Všeobecné motory, automobilové náboje → G10, G20.
2. Materiál:
Většina aplikací: Ložisková ocel- s vysokým obsahem uhlíku a chromu.
Korozivní prostředí: nerezová ocel 440C atd.
Požadavky na vysokou rychlost, vysokou teplotu a izolaci: Keramické kuličky z nitridu křemíku (Si3N4) (ale drahé).
3. Rozměry a tolerance: Musí odpovídat vůli (vnitřní vůli) konstrukce ložiska.
4. Speciální úpravy: Ke zlepšení spolehlivosti lze použít ošetření zpevňující povrch (jako je iontová implantace) nebo speciální povrchové textury.
Shrnutí: Přestože jsou malé, ocelové kuličky jsou „srdcem“ kuličkových ložisek. Jediná nekvalitní ocelová kulička může předčasně učinit dobře-navržené a vyrobené ložisko nepoužitelným. V trendu moderního strojního průmyslu směrem k vysoké přesnosti, vysoké rychlosti, dlouhé životnosti a vysoké spolehlivosti jsou požadavky na kvalitu ocelových koulí stále přísnější. Výběr správných ocelových kuliček je v podstatě výběr nejvhodnějších „genů“ pro jádro pohyblivých částí ložiskového systému. Není to jen otázka nákladů, ale také základní kámen výkonu a spolehlivosti systému. Proto je ve špičkových-nebo kritických aplikacích získávání zdrojů od-známých profesionálních výrobců ocelových koulí a provádění přísných kontrol kvality nesmírně důležitou investicí.
