Od hbitých zápěstí minimálně invazivních chirurgických robotů až po tichou rotaci umělých kyčelních kloubů, milimetrová-ložiska svou úžasnou přesností a spolehlivostí tiše řídí revoluci v lékařské technologii.
V moderní medicíně ložiska, i když jsou malá, nesou tíhu života. Tyto přesné komponenty nejen fyzicky podporují provoz zařízení, ale také slouží jako základní technologie, která překonává řadu technických problémů, včetně biokompatibility, aseptického provozu a přesného řízení.

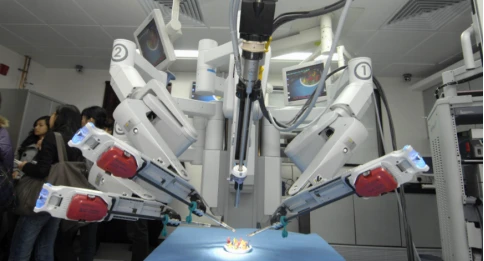

Když chirurgická robotická ramena sešívají krevní cévy s přesností 0,1- stupně, když se zařízení MRI otáčí bez interference v silných magnetických polích a když nanoroboti dodávají cílená léčiva do krevního řečiště – to vše je tiše podporováno specializovanou lékařskou ložiskovou technologií. Následující informace vám poskytnou pochopení charakteristik ložisek a typických modelů používaných v různých aplikacích lékařského vybavení:
1. General-Universal Purpose Medical Deep Groove Kuličková ložiska (základní utěsněná ochrana)
Tento typ ložisek je primárně vybaven oboustranným{0}}gumovým těsněním (2RS), které zajišťuje ochranu proti tekutinám a nízké tření.
6800-2RS
Rozměry: 10 mm × 19 mm × 5 mm
Vlastnosti: Provedení lékařské{0}}kvalitní, nerezová ocel (AISI 304/440C), s kontaktním těsněním zabraňujícím krevním skvrnám a pronikání dezinfekčního prostředku během operace.
Použití: Rotační hřídele pro chirurgické nástroje, nastavovací mechanismy pro lékařská elektrická křesla.
694-2RS
Rozměry: 4 mm × 11 mm × 4 mm
Vlastnosti: Miniaturní design se hodí do kompaktních prostor. Vyrobeno z oceli GCr15 s chromovaným-povrchem nebo celonerezové oceli, s maximální rychlostí 40 000 ot./min., splňuje požadavky na pohon zubních vrtaček a endoskopů.
Použití: Motorová vřetena pro ruční chirurgické nástroje, klouby pro minimálně invazivní chirurgické nástroje.
627-2RS
Rozměry: 7 mm × 22 mm × 7 mm
Vlastnosti: přesnost-třídy EMQ (-specifická pro motor), stupeň ticha Z3, těsnění zesílená PTFE-, odolnost proti prachu a vodě IP54.
Aplikace: Moduly pro přenos energie pro elektrické pily na kosti a vysokofrekvenční -elektrochirurgické jednotky.
2.Aplikace ložisek v protézách a exoskeletech
Miniaturní kuličková ložiska s hlubokou drážkou (pro klouby prstů a rukou)
694-2RS
Rozměry: 4 mm (vnitřní průměr) × 11 mm (vnější průměr) × 4 mm (tloušťka)
Vlastnosti: Oboustranná-gumová těsnění (2RS) chrání před prachem a tělesnými tekutinami; tichý design, nízký koeficient tření; Vyrobeno z ložiskové oceli (GCr15) nebo nerezové oceli (304/440), s povrchovou pasivací pro zvýšenou odolnost proti korozi.
Použití: Protetické prstové panty, miniaturní otočné klouby.
696-ZZ/2RS
Rozměry: 6 mm × 15 mm × 5 mm
Vlastnosti: Volitelné oboustranné-kovové protiprachové krytky (ZZ) nebo pryžová těsnění (2RS); Maximální otáčky 32 000 ot/min (mazání tukem), dynamické zatížení 1,35 kN; Verze z nerezové oceli (např. 440) jsou vhodné pro protetické končetiny vystavené potu.
Použití: Rotační mechanismy zápěstí, lehké protetické převodové komponenty.
F688-2RS
Rozměry: 8 mm × 18 mm × 1 mm (s přírubou)
Vlastnosti: Konstrukce příruby usnadňuje axiální fixaci a snižuje instalační prostor; oboustranná{0}těsnění zabraňují úniku tuku, takže jsou vhodné pro spoje s častými pohyby.
Použití: Kompaktní protetické dříky a nastavitelné úhlové klouby.
3.Aplikace ložisek ve ventilátorech
Když vnitřní funkce plic klesá, ventilátory udržují pacienty naživu. Naše ložiska hrají v tomto ohledu zásadní roli. Kuličková ložiska se primárně používají v pohyblivých částech jádra, jako jsou systémy pohonu motorů, turboventilátory a ovládací mechanismy ventilů. Musí splňovat přísné požadavky na kompatibilitu se sterilním prostředím, nízkou hlučnost,-bezúdržbový provoz a vysokou-stabilitu rychlosti.
Turboventilátory ve ventilátorech vyžadují extrémně vysoké otáčky (typicky 20 000–50 000 ot./min.), aby udržely stabilní proudění vzduchu. Ložiska proto musí být kompaktní, s nízkým-třením a-těsná.
618/8-2RS
Rozměry: 8 mm (vnitřní průměr) × 16 mm (vnější průměr) × 4 mm (tloušťka)
Vlastnosti: Oboustranná-gumová těsnění (2RS) poskytují ochranu proti tělesným tekutinám a dezinfekčním prostředkům; mazání plastickým mazivem, provozní otáčky až 42 000 ot./min a dynamické zatížení až 1,60 kN; nerezová ocel (AISI 304/440C) certifikovaná pro biokompatibilitu podle ISO 10993. Použití: Hlavní hřídel ventilátoru turbodmychadla, podpora rotoru mikro DC motoru.
694-2RS
Rozměry: 4 mm × 11 mm × 4 mm
Vlastnosti: Maximální otáčky 40 000 ot./min, stupeň ticha Z3; volitelné keramické kuličky (nitrid křemíku) snižují tření o 40 %, čímž snižují teplo motoru.
Použití: Hnací hřídel mikromotoru pro ventily pro řízení průtoku kyslíku.
D/WR1-5-2Z (Ultra-Micro)
Rozměry: 2,38 mm × 7,938 mm × 3,571 mm
Vlastnosti: Bimetalový protiprachový kryt (ZZ), mazání olejem, otáčky 160 000 ot./min; Povlak DLC na oceli GCr15 zvyšuje životnost opotřebení třikrát.
Aplikace: Přesné rotační součásti v mechanismech zpětné vazby snímačů.
4.Aplikace ložisek v dentální technice

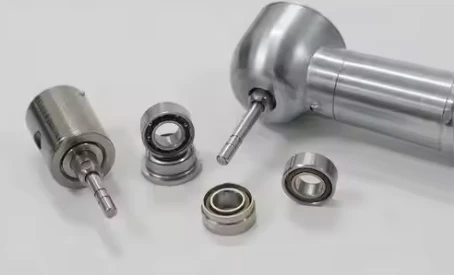

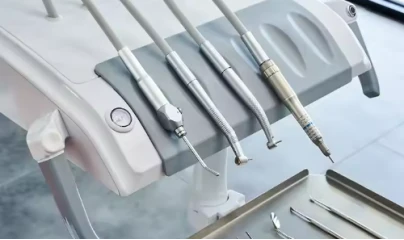

V zubní oblasti se kuličková ložiska používají především ve vysokorychlostních-nástavcích zubních vrtaček, hnacích systémech pro stomatologické ošetřovací jednotky a zubních zobrazovacích zařízeních. Musí splňovat přísné požadavky, jako je ultra-vysoká rychlost, kompatibilita se sterilním prostředím, nízká hlučnost a dlouhá životnost.
Řada SR144 (vysokorychlostní model jádra)
Rozměry: 3,175 × 6,35 × 2,38 mm (průmyslové-standardní rozhraní, kompatibilní s běžnými dentálními násadci)
Rychlost: 350 000–450 000 ot./min (měřeno při 250 kPa)
Hlučnost: méně než nebo rovna 65–70 dB (elastická nosná struktura + keramická kulička pro snížení hluku)
Materiál: Kroužky: nerezová ocel 440C (vakuově tepelně-zpracováno, tvrdost HRC 60+)
Valivá tělesa: Si₃N₄ keramické kuličky z nitridu křemíku (tvrdost 2000 HV, odstředivá deformace pouze 40 % ocelových kuliček)
Klec: Polyimid TORLON (samomazná, -teplotní-odolná do 260 stupňů)
Lifespan: Clinically proven >6 měsíců (ztráta točivého momentu<8% after 200 autoclave cycles)
Řada SMR (Ultra{0}}mikroadaptivní)
Reprezentativní modely: SMR74ZZ, SMR84ZZ, SMR105ZZ
Rozsah velikostí: ID 1–5 mm (např. SMR74ZZ: 1,5 × 4 × 1,6 mm)
Rychlost: 300 000–400 000 ot./min (pro přesné aplikace, jako je ošetření kořenových kanálků)
Vlastnosti: Integrovaná přírubová konstrukce snižuje axiální vibrace, hladinu hluku 68 dB nebo méně.
Čím více se o ložiscích dozvíte, tím více si uvědomíte jejich všudypřítomnost. V moderní společnosti se staly nedílnou součástí našeho každodenního života. Jako profesionální výrobce ložisek v Číně neustále poskytujeme zákazníkům specializovaná řešení ložisek. Uvítáme vaše dotazy a diskuze.
