Definice a základní pojmy UCF ložisek

Ložiska UCF jsou standardizovaným systémem označení pro vložená kuličková ložiska s pouzdry. Název naznačuje jasné konstrukční rysy: „UC“ znamená „vložit kuličkové ložisko se stavěcími šrouby“ a „F“ znamená „čtvercové pouzdro“. Tato ložisková jednotka integruje valivé ložisko a těleso do jedné jednotky a je modulární komponentou, která je připravena k instalaci.

------Z pohledu mezinárodních standardů patří UCF do systému produktových kódů japonských ložiskových společností jako NTN a NSK. V čínské normě JB/T 6640-2007 odpovídá kódu „UCFU“, který konkrétně odkazuje na typ struktury šroubu se čtyřhranným sedlem.

Konstrukce jádra ložisek UCF:

Vnější povrch vnějšího kroužku je kulový, což odpovídá kulovému vnitřnímu otvoru sedla ložiska. Tato struktura dává ložisku určitou schopnost samočinného vyrovnávání (obvykle umožňuje maximální odchylku osy 2,5 stupně), která může účinně kompenzovat odchylky způsobené ohnutím hřídele nebo špatným vyrovnáním instalace. Ložisko je při opuštění továrny předem-naplněno mazivem a vybaveno dvojitou těsnicí strukturou. Vyznačuje se dlouhodobým-stabilním provozem v drsných prostředích, jako je prach a vlhkost, což výrazně zjednodušuje-proces instalace a údržby na místě.

Běžné materiály a vlastnosti ložisek UCF

Výběr materiálu ložisek UCF přímo ovlivňuje jejich výkon a použitelné scénáře. Zahrnují především tři druhy materiálů: těleso ložiska, těleso sedadla a těsnicí součásti.

Co je materiál tělesa ložiska?

Hlavní proud používá vysoce uhlíkovou chromovou ložiskovou ocel GCr15 (plně kalený typ), která poskytuje vynikající odolnost proti opotřebení a únavovou pevnost; v korozivním prostředí se používá nerezová ložisková ocel AISI440 (9Cr18), aby byla zohledněna ochrana proti korozi a mechanické vlastnosti. Speciální aplikace, jako jsou potravinářské stroje, dokonce používají poniklovanou-mosaz nebo chromovanou ocel, aby byly splněny požadavky na hygienu a chemickou odolnost proti korozi.

Jaký je materiál sedadla?

Čtvercové sedadlo (typ F) je vyrobeno převážně z litiny (jako je šedá litina), která má vysokou tuhost a vlastnosti snižující vibrace a je vhodná pro-těžká průmyslová prostředí; pro scénáře s nízkou hmotností nebo odolností proti korozi- se používá vyztužený polypropylen (PP+skleněné vlákno) a povrch je pokryt nerezovou ocelí AISI 304. Tento typ konstrukce je běžný v potravinářských a farmaceutických zařízeních.

Jaký je materiál pomocných součástí?

Těsnicí kroužek je obvykle vyroben z nitrilkaučuku NBR, který vyvažuje odolnost proti opotřebení a elasticitu; klec je vyrobena z výlisků z uhlíkové oceli F1; excentrické pouzdro a horní šroub jsou vyrobeny z povrchově -kalené chromové oceli.

Analýza konstrukčního návrhu ložisek UCF

Ložisková jednotka UCF je přesnou kombinací vnějšího kulového ložiska a čtyřhranného sedla. Jeho konstrukční řešení zahrnuje následující klíčové vlastnosti:

Utahovací mechanismus

Ložiska UC mají na přírubě vnitřního kroužku stavěcí šrouby, které lze přímo zaaretovat na optické ose bez nutnosti polohování ramene. Tato struktura je vhodnější pro nastavení axiální polohy než typ UK (kuželový otvor) a typ UEL (excentrické pouzdro). Při utahování šroubů mějte na paměti: axiální zatížení nesmí překročit 20 % jmenovitého dynamického zatížení, aby nedošlo k uvolnění v důsledku přetížení.

Systém těsnění

Používá oboustranná{0}}kontaktní těsnění (obvykle ocelový rám + pryžová břitová těsnění) a je naplněna trvanlivým -lithným mazivem-. Těsnicí struktura může účinně zabránit vnikání prachu a vodní páry a dosáhnout celoživotního mazání (za mírných pracovních podmínek).

Návrh instalace sedadla

Spodní část čtvercového sedadla je obrobena se čtyřmi montážními otvory, které jsou k základně zařízení připevněny šrouby. Rozteč otvorů je standardizovaná (např. 70×70 mm pro UCF205), aby byla zajištěna zaměnitelnost. Konstrukce nálitku (jako typ UCFS) je vhodná pro instalaci v úzkých prostorách.

Základní charakteristiky a technické výhody ložisek UCF

Ložiska UCF vykazují několik vynikajících vlastností v průmyslových aplikacích:

1. Samo-vyrovnání a anti-excentrické zatížení

Kombinace kulového vnějšího průměru a kulové objímky poskytuje rozsah středění ±1 stupeň -2,5 stupně pro kompenzaci chyb ohybu nebo středění hřídele, zvláště vhodné pro systémy s dlouhými hřídeli (jako jsou dopravníky)

2. Vysoká ochrana a nízká údržba

Konstrukce dvojitého těsnění (často s protiprachovým krytem) umožňuje dosáhnout úrovně ochrany IP55 nebo vyšší. Továrně předem namazaná konstrukce -vylučuje proces čištění a počátečního mazání a snižuje náklady na údržbu.

3. Zatížitelnost-a trvanlivost

Vezmeme-li jako příklad UCF212-J7, jeho základní jmenovité dynamické zatížení je až 52 000 N, limit únavového zatížení je 1 530 N a rozsah provozních teplot je -20 stupňů ~ 120 stupňů, což je vhodné pro prostředí s vysokým zatížením a kolísáním teplot. Tělo ze šedé litiny dále zlepšuje tuhost systému a tlumicí vlastnosti

4. Snadná instalace

Integrovaná konstrukce eliminuje potřebu nastavení středění mezi ložiskem a sedlem a čtvercové sedlo lze přímo upevnit šrouby, což zkrátí dobu montáže zařízení o více než 40 %. Instalace typického modelu, jako je UCF211, vyžaduje pouze utažení horního šroubu a šroubů základny.

Hlavní oblasti použití ložisek UCF

Díky své robustnosti a přizpůsobivosti prostředí jsou ložiska UCF široce používána v následujících oblastech:

Těžký průmysl a dopravní systémy

Přenášejte těžká břemena v důlních strojích a dopravníkových válečcích oceláren. Typické modely, jako jsou litinová ložiska sedadel UCF212-J7, se používají v dopravníkových systémech výrobních linek

Ochrana životního prostředí a občanské vybavenosti

Ložiska UCF213 se používají speciálně pro provzdušňovače a hřídele čerpadel v zařízeních na čištění odpadních vod. Jejich odolnost proti korozi a těsnicí vlastnosti mohou odolat prostředí splašků.

Výroba stavebních materiálů a skla

Válečky a dopravníky na lince na výrobu izolačního skla používají velko{0}}ložiska (vnitřní průměr 75 mm), jako je UCF215, která odolají vysokým teplotám a prachu.

Zemědělské a stavební stroje

Řada UCF200 je široce používána v převodovém systému traktorů a kombajnů. Jeho prachotěsný-design je vhodný do prašných polních prostředí.

Potravinářský a farmaceutický průmysl

Řada UCF/CXA s PP tělem a krytem z nerezové oceli splňuje hygienické normy FDA a používá se v plnicích linkách, třídicích strojích atd. Odolá erozi antibakteriálních detergentů.

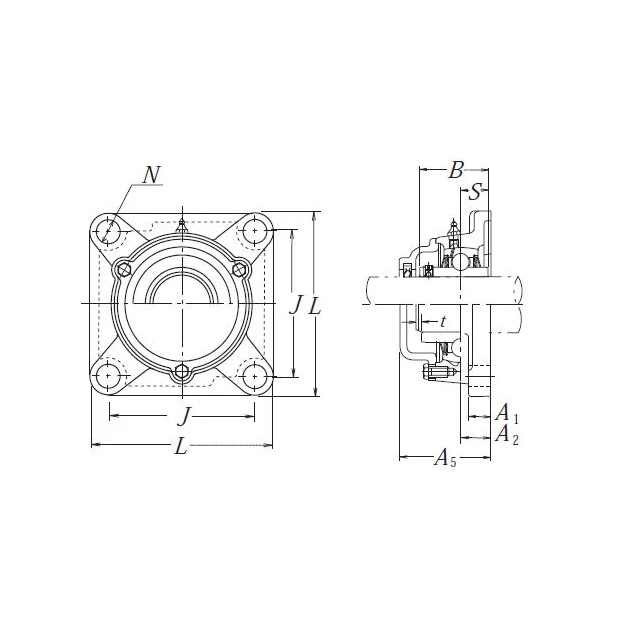

Rozměr ložiska uCF

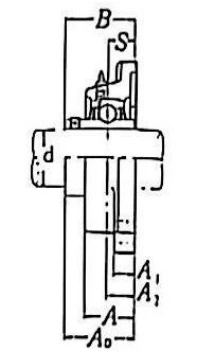

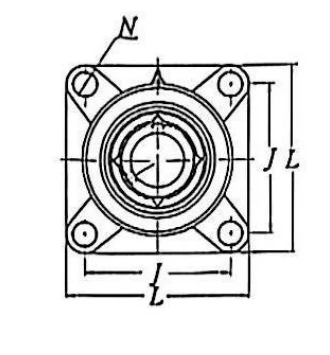

Řada UCF productcate-330-355 productcate-200-353

Jednotka č.	Rozměry (mm, palec)										Hmotnost (kg)
Jednotka č.	d	L	J	AZ	A1	A	A0	N	S	B	Hmotnost (kg)
UCF201	12 mm	85	64	15	12	25.5	33.3	12	12.7	31	0.60
UCF202	15 mm	85	64	15	12	25.5	33.3	12	12.7	31	0.60
UCF203	17 mm	85	64	15	12	25,5	33.3	12	12.7	31	0.60
UCF204	20 mm	85	64	15	12	25.5	33.3	12	12.7	31	0.60
UCF204-12	3/4 palce	85	64	15	12	25.5	33.3	12	12.7	31	0.60
UCF205	25 mm	95	70	16	14	27	35.8	12	14.3	34.1	0.80
UCF205-16	3/4 palce	95	70	16	14	27	3S.8	12	14.3	34.1	0.80
UCF206	30 mm	108	83	18	14	31	40.2	12	15.9	38.1	1.05
UCF206-18	1-1/8 palce	108	83	18	14	31	40.2	12	15.9	38.1	1.05
UCF207	35 mm	117	92	19	16	34	44.4	14	17.5	42.9	1.45
UCF207-20	1-1/4 palce	117	92	19	16	34	44.4	14	17.5	42.9	1.45
UCF208	40 mm	130	102	21	16	36	51.2	16	19	49.2	1.84
UCF208-24	1-1/2 palce	130	102	21	16	36	51.2	16	19	49.2	1.84
UCF209	45 mm	137	105	22	18	38	52.2	16	19	49.2	2.15
UCF209-28	1-3/4 palce	137	105	22	18	38	52.2	16	19	49.2	2.15
UCF210	50 mm	143	111	22	18	40	54.6	16	19	51.6	2.45
UCF210-30	1-7/8 palce	143	111	22	18	40	54.6	16	19	S1.6	2.45
UCF211	55 mm	162	130	25	20	43	58.4	19	22.2	55.6	3.10
UCF211-32	2 palce	162	130	25	20	43	58.4	19	22.2	55.6	3.10
UCF212	60 mm	175	143	29	20	48	68.7	19	25.4	65.1	4.15
UCF212-36	2-1/4 palce	175	143	29	20	48	68.7	19	25.4	65.1	4.15
UCF213	65 mm	187	149	30	22	50	69.7	19	25.4	65.1	5.00
UCF213-40	2-1/2 palce	187	149	30	22	50	69.7	19	25.4	65.1	5.00
UCF214	70 mm	193	152	31	22	54	75.4	19	30.2	74.6	5.60
UCF214-44	2-3/4 palce	193	152	31	22	54	75.4	19	30,2	74.6	5.60
UCF215	75 mm	200	159	34	22	56	78.5	19	33.3	77.8	6.90
UCF215-48	3 palce	200	159	34	22	56	78.5	19	33.3	77.8	6.90
UCF216	80 mm	208	165	34	22	58	83.3	23	33.3	82.6	7.50
UCF217	85 mm	220	175	36	24	63	87.6	23	34.1	85.7	9.60
UCF216	90 mm	235	137	40	24	68	96.3	23	39.7	96	12.10
